首先我们了解磁动势F与磁场强度H

在磁学中通常会碰到两个“力”的作用，磁动势F与磁场强度H，磁动势F与磁场强度H两个是不一样的，不能混淆，磁动势F=N×I，磁场强度是指每单位长度的磁动势，F=H×LL是磁路长度。

磁通φ除面积Ae就是磁通密度B，单位是每单位面积的磁力线根数，φ=B×Ae

在磁介质中由于磁场强度H的存在，磁通密度B取决于介质的磁导率和磁场的强度，B=u×H

对于绕制的磁芯，磁化电流峰值I可以有通过下面公式计算

I=H×L÷N安培环路定律所得到的

公式中的H为工作电峰值的磁场强度，那么不同的材料在给定一个磁动势里面产生的磁通取决于材料对磁通的阻力，这个阻力被称为磁通Rm

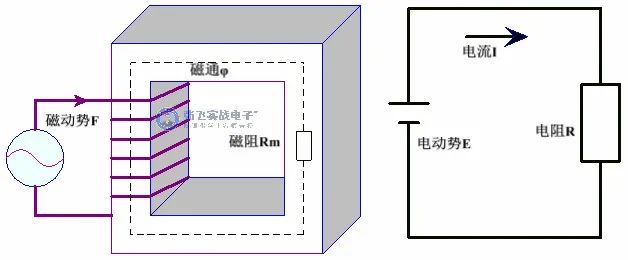

磁芯的磁阻取决于其材料和物理尺寸，它与电阻的概率有点相似，磁动势F、磁通φ与磁阻的关系与电动势E，电流和电阻关系相似看下面的图。

从上面的图我们知道：

E=I×R=电流×电阻

F=φ×Rm=磁通×磁阻

一个磁通不良的导体具有高的磁阻Rm，磁阻越高，获得给定磁感应强度所需要的磁动势越高，H=B/u  1/u为磁阻

导体的电阻与它的长度L，横截面积Aw和其特定的电导率ρ有关，ρ为单位长度的电阻，如果有要求任何尺寸长度的导体的电阻，我们只有把电阻率ρ乘以其长度在除横截面积就可以了

R=ρ×L÷Aw  （Ω）

那么对于磁路，1/u相当于ρ，称为磁阻率，那么磁阻的公式是：Rm=L/（u×Ae）

公式中的L为有效磁路长度，Ae为磁芯的横截面积，u为相对磁导率。

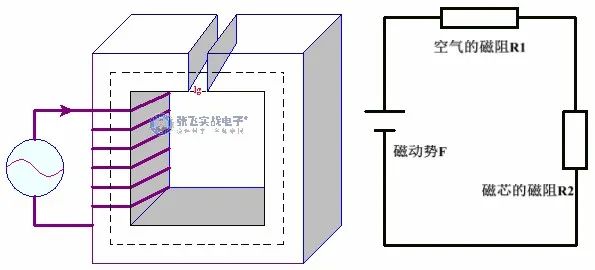

那么我在磁芯中加空气气隙，如下面图

等于我们在磁芯中增加了磁阻。

等于我们在磁芯中增加了磁阻

总的磁阻Rm=R1+R2

从上的公式中我可以看出有效磁导率比磁材的相对磁导率小了，根据B=u×H，那么我就可以得到下面的磁滞回线
